加藥攪拌機的出現充分提高了工廠的工作速度和效率,因此,很多企業都選擇這種設備來進行使用。那么,設備的基本組成部分是怎樣的呢?下面夢洋環境就詳細為您介紹下這方面的內容。

設備運行時能形成的流動狀態是上下兩個循環流和較強的湍流。包括工作部分(垂直攪拌軸、攪拌機)、支撐部分(軸承裝置、機座)和驅動部分(電動機、減速機)及連接附件等。驅動裝置安裝在反應池的頂部,電動機和減速機間采用法蘭連接,以便于安裝和維護。電機為戶外型,絕緣等級F,防護等級為IP55。
1、減速機
(1)每臺加藥攪拌機配備一臺減速機,減速機采用K-H-V行星傳動原理以及短輻擺線齒形相結合的新穎傳動機械,此減速機具有強大的承載能力,高減速比,高傳動效率,小體積,低噪音以及較長的使用壽命。在指定的運行范圍內,減速機能連續運行。
(2)減速機所有的傳動部件都經過嚴格處理,加工研磨,接觸和潤滑良好,運行平穩,噪音低,輸出軸和輸入軸均無附加的軸向力,使用壽命長。
(3)所有支撐軸承都為抗磨損球形或圓柱型軸承。減速機中所有抗磨軸承的使用壽命達到50,000小時以上。
(4)電動機、擺線輪和所有軸承的更換及加油系統的維修方便,減速機上安有起重吊耳。
(5)減速機有防滲油裝置,并用油尺控制正常的油位。
(6)為承擔傳動軸及葉輪的重量,防止運行時由于荷載作用導致的軸傾斜,以及防止當攪拌機運行時齒輪不對中,減速機的輸出軸具有足夠的尺寸和剛度。
(7)露在減速機外部的軸承用油脂潤滑,安裝時用油脂調整、密封。其它軸承和擺線輪采用油杯連續濺噴潤滑,或油泵連續潤滑。

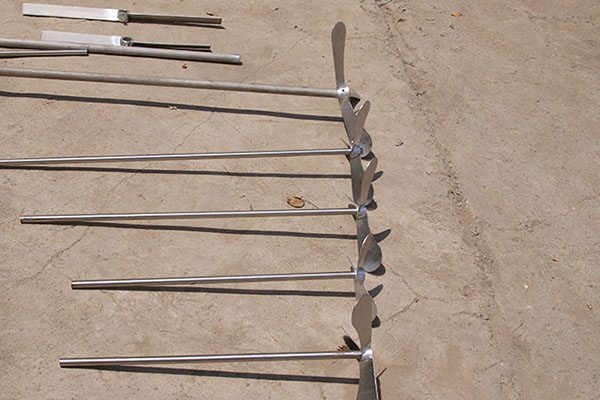

2、傳動軸
(1)動軸的葉輪槽在設計上應考慮葉輪的上下移動,zui小間距為150mm,葉輪的移動不影響其它裝置。
(2)傳動軸用碳鋼管制成。制成后進行退火處理,加藥攪拌機傳動軸為懸臂軸,不采用底部固定軸承。軸表面無缺損雜質,以消除它對軸的疲勞強度和耐腐蝕性的影響。軸的線性、垂直度以及準確度,每米軸長,zui大允許偏差為1mm。
(3)攪拌機軸用不銹鋼D型夾殼聯軸器與輸出軸連接,連接充分對中。
(4)傳動軸的設計不設穩定器,其運行速度限定在振動頻率的百分之六十五以內。對臨界速度、扭矩和彎力的計算都充分考慮槳葉和轉軸的質量和慣性。

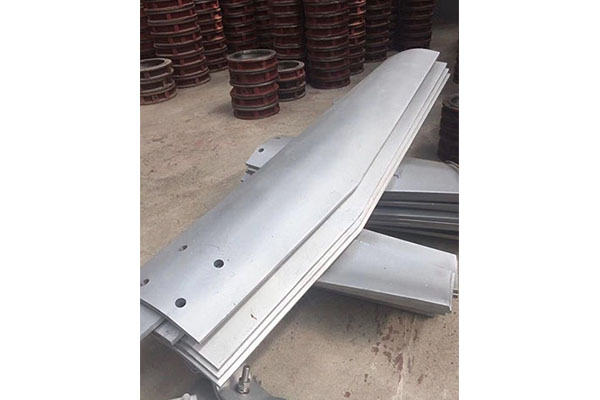

3、槳葉:葉片材質為碳鋼。
4、驅動電機
(1)電動機為臥式交流鼠籠感應電動機,其設計、制造和出廠實驗都應符合相應標準,防滴漏型,380V、三相、50HZ,輸出功率保證不超過電動機銘牌上所示功率。
(2)電動機的功率能夠滿足攪拌機的特定需要。
(3)電動機在海拔3000m的高度運行,保證能滿足額定功率。
5、材質及防腐:攪拌機水下部件(軸及槳葉)采用碳鋼材質并做防腐處理。
6、供貨范圍:主軸、攪拌葉片、驅動裝置及連接附件等。
加藥攪拌機的基本組成結構比較復雜,為了方便后期使用,用戶在選擇的時候要仔細進行考察,從而選到合適的設備進行使用,提高工作效率。
